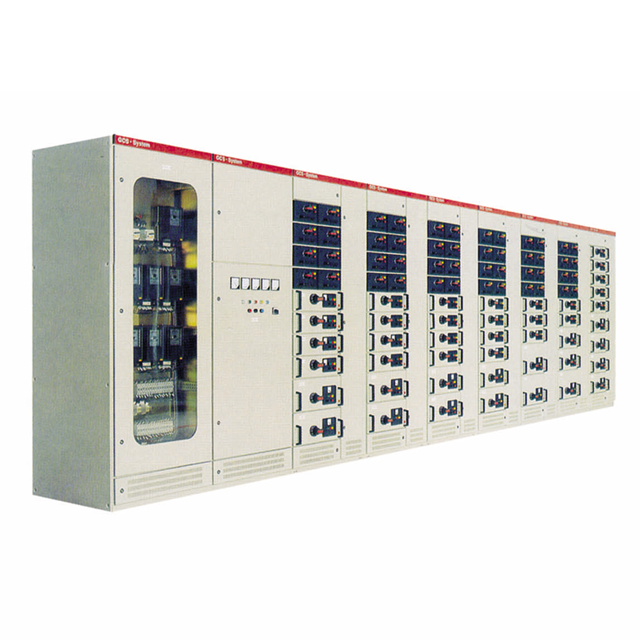

gcs型低压抽出式开关柜
产品介绍

  概述

  gcs型低压抽出式开关柜(以下称装置)是两部联合设计组,根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情,具有较高技术性能 指标,能够适应电力市场发展需要并可与现有引进产品竞争的抽出式低压开关柜。该装置符合国际标准,iec439-i《低压成套开关设备和控制设备》,符合国 家标准gb7251.12-2013《低压成套开关设备》,及zbk36001-89《低压抽出式成套开关设备》。

  装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统,在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所,作为三相 交流频率为50(60)hz,额定工作电压为380v(400)、(690),额定电流为4000a及以下的发、供电系统中的配电,电动机集中控制,无功功率补偿使用的低压 成套配电装置。



  结构特点

  框架采用8mf冷轧型材,其型材的二侧面分别有模数为20mm和100mm的ф9安装孔,使得框架组装灵活方便。

  框架的侧框装配形式设计为两种,全组装式结构和部份(侧框和横梁)焊接式结构,供用户选择。

  装置的各功能室相互隔离,其隔室分为功能单元室,母线室和电缆室。各室的作用相对独立。

  水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施。

  电缆隔室的设计使电缆上、下进出均十分方便。



  使用环境条件

  用于户内安装:

  周围空气温度不高于 40℃,不低于-5℃,并且在24小时内其平均温度不高于 35℃。

  空气清洁无爆炸性气体,腐蚀性气体及导电尘埃。

  相对湿度在最高温度为 40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如 20℃时为90%,但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。

  海拔高度不超过2000m。

  运输和储存过程中的温度可在-25℃ • 55c范围 之间,在短时间内(不超过24h),温度可达到 70℃。



  技术性能参数

主回路额定电压(v)
rated voltage(v) of main circuit
交流380(400)、(600)
ac380(400)、(600)
辅助电路额定电压(v)
rated voltage(v) of subsidiary circuit
交流220、380(400)
ag220、380(400)
直流 110、220
dc110、 220
额定频率(hz) rated frequences(hz)
50(60)
额定绝缘电压(v) rated insulation volaage(v)
660(1000)
额定电流(a)rated current(a) 水平母线 horizontal busbar
≤4000
垂直母线(mcc)vertical busbar(mcc)
1000
母线额定短时耐受电流(ka/1s) rated short withstand current of busbar(ka/1 s)
50, 80
母线额定峰值耐受电流(ka/0.1s) rated crest current of busbar(ka/0.1s)
105、 176
工频试验电压(v/1s) test volaage(v/1s) 主电路 ls circuit
2500
辅助电路 subsidiary circuit
2500
母线 busbar 三相四线制 3 phase 4 line system
a、b、c、pen
三相五线制 3 phase 5 line system
a、b、c、n、pe
防护等级 protect ion grade
ip30
